Eine Produktionshalle kann sauber aussehen und trotzdem mit Feinstaub belastet sein. Während sich gröbere Partikel auf Maschinen und Böden ablagern, können besonders feine Stäube in der Luft schweben und sich über Luftströmungen in der Produktionsumgebung verteilen. Viele Unternehmen investieren deshalb in leistungsfähige Reinigungstechnik. Doch wer Feinstaub erst entfernt, wenn er sich bereits auf Oberflächen abgelagert hat, setzt möglicherweise zu spät an. Feinstaub absaugen bedeutet, ihn möglichst direkt dort zu erfassen, wo er entsteht – bevor er sich in der Produktionshalle verteilt. Genau hier setzt die industrielle Staubabsaugung an. Mit geeigneten Erfassungselementen, einer abgestimmten Luftführung und leistungsfähiger Filtertechnik lassen sich luftgetragene Partikel gezielt aus dem Produktionsprozess entfernen.
Warum sollte Feinstaub direkt an der Entstehungsstelle abgesaugt werden?
Beim Schleifen, Trennen, Fräsen oder bei der Verarbeitung von Pulvern können feine Partikel unmittelbar in die Umgebungsluft gelangen. Werden sie nicht ausreichend erfasst, können sie sich mit der Raumluft vermischen und in andere Arbeitsbereiche transportiert werden. Eine nachträgliche Reinigung entfernt zwar abgelagerte Stäube, verhindert jedoch nicht, dass Beschäftigte während des Produktionsprozesses bereits mit luftgetragenen Partikeln in Kontakt gekommen sind. Die Erfassung direkt an der Staubquelle bietet deshalb einen entscheidenden Vorteil: Sie begrenzt die Ausbreitung der Partikel, bevor diese die weitere Produktionsumgebung erreichen.
Das ist nicht nur technisch sinnvoll, sondern auch rechtlich relevant: Gefahrstoffverordnung – Anhang I, Nummer 2.3
Die Gefahrstoffverordnung verlangt, Stäube möglichst vollständig an ihrer Austritts- oder Entstehungsstelle zu erfassen. Staub emittierende Maschinen und Anlagen müssen mit einer wirksamen Absaugung versehen sein, soweit dies nach dem Stand der Technik möglich ist und die Staubfreisetzung nicht durch andere Maßnahmen verhindert wird. Auch die Führung der abgesaugten Luft muss so erfolgen, dass möglichst wenig Staub in die Atemluft der Beschäftigten gelangt.
Wie funktioniert eine industrielle Staubabsaugung?
Eine industrielle Staubabsaugung ist ein technisches System, das staubbelastete Luft gezielt erfasst, transportiert und die enthaltenen Partikel anschließend abscheidet.
Dabei arbeiten mehrere Komponenten zusammen.
1. Erfassung an der Staubquelle
Über eine Absaughaube, einen Absaugarm oder eine maschinenintegrierte Erfassungsstelle wird die belastete Luft möglichst nah am Entstehungsprozess aufgenommen. Die Positionierung muss dabei an die Richtung und Geschwindigkeit der freigesetzten Partikel angepasst werden.
2. Transport durch die Luftführung
Ein Ventilator erzeugt den erforderlichen Luftstrom und transportiert die erfassten Partikel über Schläuche oder Rohrleitungen zum Entstauber. Dabei müssen Luftvolumenstrom, Strömungsgeschwindigkeit und Druckverluste aufeinander abgestimmt sein.
3. Abscheidung und Filtration
Im Entstauber werden die Staubpartikel aus dem Luftstrom abgeschieden. Je nach Anwendung kommen beispielsweise Patronenfilter, Vorabscheider oder zusätzliche hocheffiziente Filterstufen zum Einsatz. Der abgeschiedene Staub wird anschließend kontrolliert gesammelt und entsorgt.
Die gereinigte Luft wird anschließend entsprechend dem Anlagenkonzept abgeführt oder unter Einhaltung der geltenden Anforderungen in den Arbeitsbereich zurückgeführt.
Punktabsaugung und Absaugarm: Entscheidend ist die richtige Position

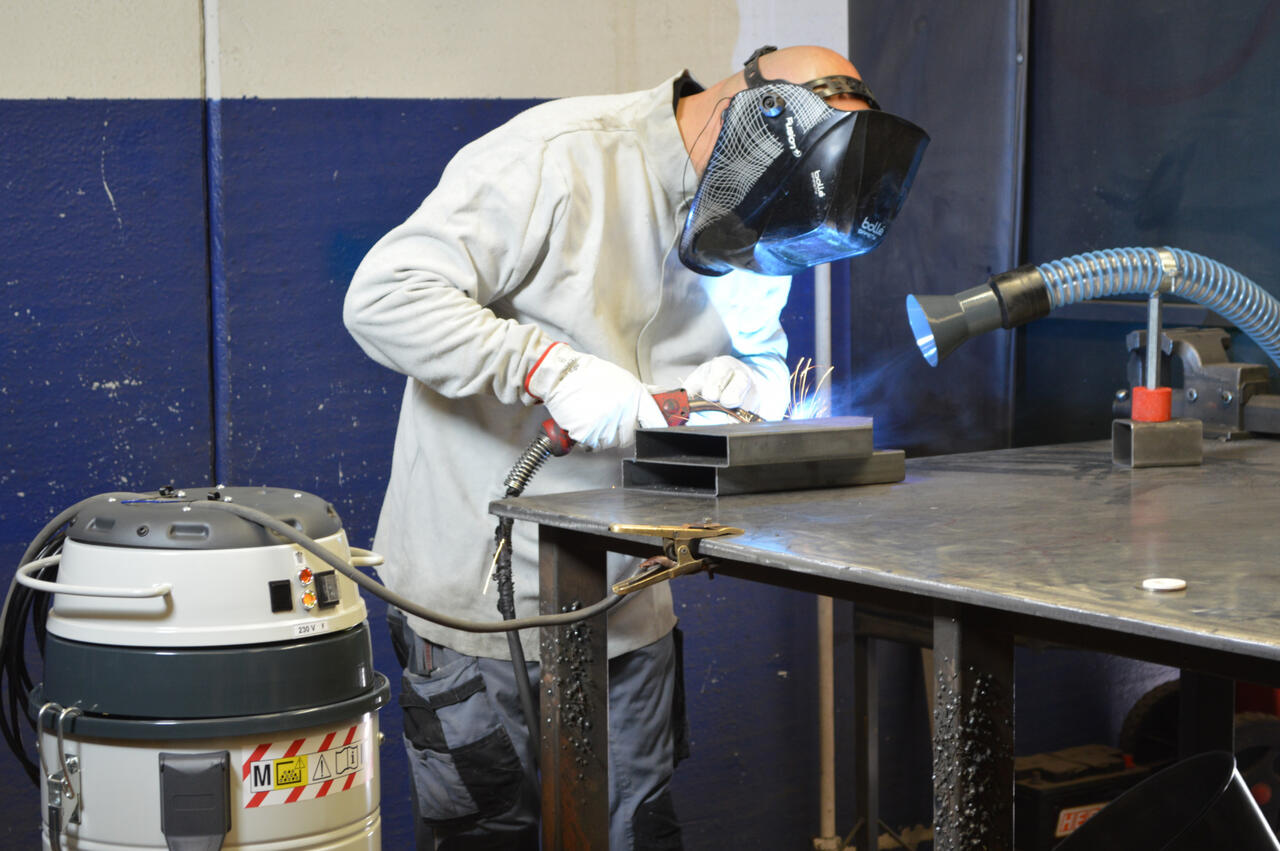

Ein leistungsfähiger Entstauber allein garantiert noch keine wirksame Feinstaubabsaugung. Steht die Absaughaube zu weit von der Staubquelle entfernt, können Partikel am Erfassungsbereich vorbeiströmen und in die Raumluft gelangen. Bei einer Punktabsaugung wird die belastete Luft gezielt an einer definierten Stelle erfasst. Ein flexibel positionierbarer Absaugarm ermöglicht es, die Erfassungsstelle an wechselnde Arbeitspositionen anzupassen. Besonders bei manuellen Schleif-, Bearbeitungs- oder Umfüllprozessen kann das sinnvoll sein.
Entscheidend ist dabei die Erfassungsgeschwindigkeit: Sie muss unter den jeweiligen Prozessbedingungen ausreichen, um die freigesetzten Partikel zuverlässig in die Absaugung zu transportieren. Die erforderliche Geschwindigkeit hängt unter anderem von der Staubfreisetzung, den Luftströmungen im Raum und der Geometrie der Absaughaube ab. Ein pauschaler Wert ist deshalb nicht für jede Anwendung geeignet.
Die TRGS 500 „Schutzmaßnahmen“ beschreibt die Quellenabsaugung als örtliche Absaugung, die Gefahrstoffe direkt an ihrer Entstehungsstelle erfasst. Sie unterscheidet außerdem zwischen verschiedenen Wirksamkeitsgraden von Absaugsystemen.
Absaugung oder Entstaubung: Wo liegt der Unterschied?
Die Begriffe werden häufig synonym verwendet, beschreiben technisch jedoch unterschiedliche Funktionen. Absaugung bezeichnet die gezielte Erfassung und den Abtransport von Luft, Staub oder anderen Materialien durch einen erzeugten Luftstrom. Entstaubung beschreibt die Abscheidung von Staubpartikeln aus diesem Luftstrom. Eine industrielle Feinstaubabsaugung kombiniert beide Funktionen: Die belastete Luft wird an der Entstehungsstelle erfasst, zum Entstauber transportiert und dort gefiltert. Ein Industriesauger übernimmt dagegen typischerweise die direkte Aufnahme von Materialien wie Staubablagerungen, Spänen oder Produktionsrückständen. Industriesauger und Entstauber sind also für unterschiedliche Aufgaben da, gehören bei der industriellen Feinstaubabsaugung jedoch zusammen.
Warum die Filtertechnik allein nicht ausreicht
Ein hochwertiger Filter kann nur diejenigen Partikel abscheiden, die tatsächlich in das Absaugsystem gelangen. Wird die belastete Luft nicht ausreichend erfasst, kann selbst eine leistungsfähige Filteranlage die Staubfreisetzung am Arbeitsplatz nicht vollständig verhindern.
Für eine wirksame Feinstaubabsaugung müssen deshalb Erfassungsstelle, Luftvolumenstrom, Filtertechnik und Betriebsbedingungen gemeinsam betrachtet werden. Auch das Saugmedium spielt eine wichtige Rolle: Bei gesundheitsgefährdenden oder brennbaren Stäuben können zusätzliche Anforderungen an Filtration, Entleerung und Explosionsschutz entstehen.
Industrielle Feinstaubabsaugung mit Delfin
Je nach Entstehungsprozess und Staubmenge sind unterschiedliche Konzepte zur Feinstaubabsaugung erforderlich. Delfin bietet dafür Industrie-Entstauber, die sowohl für die lokale Punktabsaugung als auch für die Integration in Maschinen und Produktionsanlagen eingesetzt werden können.
Für die flexible Erfassung direkt am Arbeitsplatz eignet sich beispielsweise ZFR EV 420 K07 Der kompakte Entstauber verfügt über einen verstellbaren Absaugarm, der möglichst nah an der Staubquelle positioniert werden kann. Dadurch können luftgetragene Partikel unmittelbar dort erfasst werden, wo sie entstehen.
Bei Anwendungen mit größerem Luftbedarf kommen beispielsweise Modelle der Baureihe ZFR EV AP 560 infrage. Je nach Ausführung erreichen sie hohe Luftdurchsätze und können ebenfalls mit Absaugarmen kombiniert werden. Damit eignen sie sich für die Punktabsaugung bei Bearbeitungs- und Produktionsprozessen mit erhöhtem Staubanfall.
Entsteht Feinstaub kontinuierlich, stehen mit der Baureihe ZFR EV AP PN 560 Varianten mit automatischer Druckluftabreinigung der Patronenfilter zur Verfügung. Die Filter können während des Betriebs abgereinigt werden, sodass die Systeme insbesondere für längere Arbeitszyklen und kontinuierliche Staubbelastungen ausgelegt sind.
Auch bei brennbaren Stäuben muss die Absauglösung an die jeweilige Gefährdungssituation angepasst werden. Für entsprechende Anwendungen stehen beispielsweise ACD-Entstauber für geeignete nicht klassifizierte Bereiche sowie ATEX-zertifizierte Entstauber für Zone 22 zur Verfügung.
Welcher Entstauber und welche Erfassungstechnik geeignet sind, lässt sich deshalb nicht allein anhand des Luftdurchsatzes bestimmen. Staubart, Staubmenge, Entstehungsprozess, erforderliche Erfassungsgeschwindigkeit, Betriebsdauer, Filteranforderungen und gegebenenfalls der Explosionsschutz müssen gemeinsam betrachtet werden.
Feinstaub absaugen, bevor er zum Produktionsproblem wird
Eine saubere Produktionshalle ist kein verlässlicher Nachweis für eine geringe Feinstaubbelastung. Wer Feinstaub wirksam reduzieren möchte, sollte deshalb bereits am Entstehungsprozess ansetzen. Eine fachgerecht ausgelegte industrielle Staubabsaugung erfasst Partikel möglichst unmittelbar an der Quelle, transportiert sie kontrolliert zum Entstauber und scheidet sie durch geeignete Filtertechnik ab. Entscheidend ist nicht allein, wie leistungsfähig ein Entstauber ist, sondern wie wirksam das gesamte Absaugsystem unter den tatsächlichen Produktionsbedingungen arbeitet.
Häufige Fragen zur Feinstaubabsaugung
Feinstaub lässt sich mit einer geeigneten industriellen Absauganlage möglichst direkt an der Entstehungsstelle erfassen. Über Absaugarme, Absaughauben oder maschinenintegrierte Erfassungssysteme wird die belastete Luft zu einem Entstauber transportiert und dort gefiltert.
Eine industrielle Staubabsaugung ist ein technisches System zur gezielten Erfassung und Entfernung von Staub aus Produktionsprozessen. Sie besteht typischerweise aus einer Erfassungsstelle, einer Luftführung, einer Saugeinheit und einem geeigneten Abscheide- beziehungsweise Filtersystem.
Die direkte Erfassung begrenzt die Ausbreitung luftgetragener Partikel in der Produktionsumgebung und kann die Staubexposition von Beschäftigten reduzieren. Sie entspricht außerdem dem in der Gefahrstoffverordnung verankerten Grundsatz, Stäube möglichst vollständig an ihrer Austritts- oder Entstehungsstelle zu erfassen.
Die Absaugung erfasst und transportiert staubbelastete Luft. Bei der Entstaubung werden die enthaltenen Partikel aus dem Luftstrom abgeschieden. Beide Funktionen bilden gemeinsam die Grundlage einer industriellen Feinstaubabsaugung.
