Wer sich mit Industriesaugern und professioneller Staubabsaugung beschäftigt, stellt schnell fest: Filter ist nicht gleich Filter. Nachdem wir uns bereits mit den Staubklassen L, M und H sowie den Filterklassen EPA, HEPA und ULPA beschäftigt haben, geht es nun um die nächste entscheidende Frage: Wie wird die Filtration in einem Industriesauger eigentlich technisch umgesetzt?

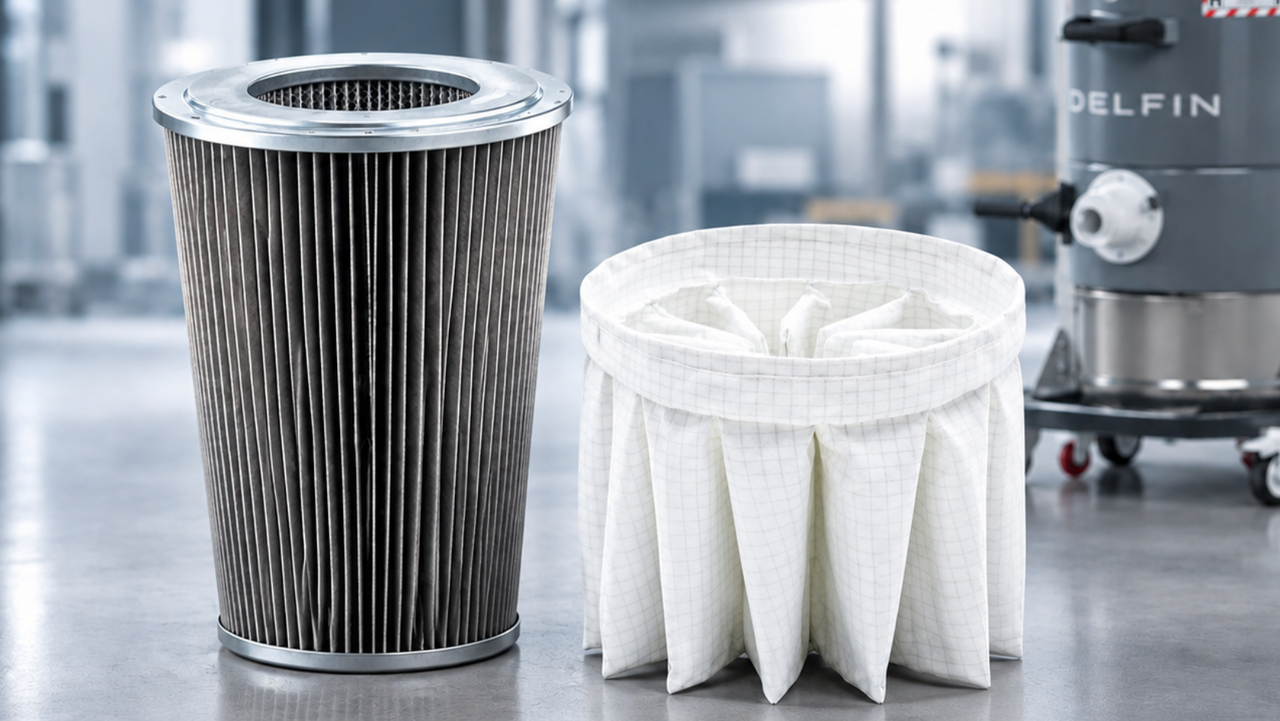

Denn selbst wenn zwei Filter die gleiche Filterklasse erreichen, können sie völlig unterschiedlich aufgebaut sein. Sternfilter, Patronenfilter oder Taschenfilter unterscheiden sich beispielsweise in ihrer Bauform, ihrer verfügbaren Filterfläche und ihrer Eignung für bestimmte Anwendungen. Auch das Filtermaterial spielt eine wichtige Rolle. Polyester, PTFE-beschichtete Materialien, antistatische Filter oder hitzebeständige Filtermedien erfüllen unterschiedliche Aufgaben.
Für die Auswahl eines Industriesaugers bedeutet das: Nicht nur die Filterklasse entscheidet darüber, ob ein Filtersystem zur Anwendung passt. Auch Bauform, Filtermaterial, Filterfläche und Filterabreinigung müssen berücksichtigt werden.
Filterklasse und Filterbauform: Zwei unterschiedliche Dinge
Die Begriffe rund um industrielle Filtration können schnell für Verwirrung sorgen. Besonders häufig werden Staubklasse, Filterklasse und Filterbauform miteinander verwechselt. Dabei beantworten sie drei unterschiedliche Fragen.
Die Staubklasse: Für welchen Staub ist das Gerät geeignet?
Die Staubklassen L, M und H beschreiben Anforderungen an einen Industriesauger oder Gewerbesauger für unterschiedliche Arten und Gefährdungen von Staub. Dabei wird nicht nur ein einzelner Filter betrachtet, sondern das Gesamtsystem.
Die Filterklasse: Wie effizient filtert das Filterelement?
EPA-, HEPA- und ULPA-Filter beschreiben die Abscheideleistung eines Filters gegenüber besonders feinen Partikeln.
Die Filterbauform: Wie ist der Filter konstruiert?
Hier geht es um den technischen Aufbau des Filters. Typische Bauformen sind beispielsweise Sternfilter, Patronenfilter und Sicherheits- oder Absolutfilter.
Der Sternfilter: Große Filterfläche auf kleinem Raum
Der Sternfilter gehört zu den bekanntesten Filterbauformen bei Industriesaugern. Seine besondere Form ist bereits im Namen erkennbar: Das Filtermaterial ist mehrfach gefaltet beziehungsweise sternförmig angeordnet. Dadurch entsteht auf vergleichsweise kompaktem Raum eine große nutzbare Filterfläche. Gerade bei Industriesaugern ist das ein wichtiger Vorteil. Je größer die verfügbare Filterfläche, desto mehr Staub kann sich auf dem Filter verteilen. Das kann dazu beitragen, dass der Luftstrom länger stabil bleibt und der Filter nicht so schnell belastet wird.
Wie funktioniert ein Sternfilter?
Die angesaugte Luft strömt durch das Filtermaterial. Staubpartikel bleiben an der Oberfläche beziehungsweise im Filtermedium zurück, während die gereinigte Luft weiter durch das Filtersystem geführt wird. Durch die sternförmige Konstruktion steht deutlich mehr Filtermaterial zur Verfügung, als es bei einer einfachen glatten Filterfläche der Fall wäre. Das ermöglicht eine große Filterfläche bei gleichzeitig kompakter Bauweise. Je nach Anwendung können Sternfilter beispielsweise aus Polyester gefertigt oder mit speziellen Oberflächen und Eigenschaften ausgestattet sein.
Patronenfilter: Kompakte Bauform für feine Stäube und automatische Abreinigung
Patronenfilter sind eine weitere häufig eingesetzte Filterbauform in der industriellen Entstaubung. Sie bestehen in der Regel aus einem gefalteten Filtermedium, das um einen zylindrischen Kern angeordnet ist. Durch die Faltung entsteht auf kleinem Raum eine vergleichsweise große Filterfläche. Patronenfilter eignen sich besonders gut für Anwendungen, bei denen eine effiziente Filterabreinigung erforderlich ist.
Warum Patronenfilter so kompakt und leistungsfähig sind
Die Faltung des Filtermaterials ermöglicht eine hohe Filterfläche auf engem Raum.
Das ist besonders interessant für:
- stationäre Entstaubungsanlagen
- kompakte Industriesauger
- kontinuierliche Anwendungen
- Anwendungen mit feinen Stäuben
Ein weiterer Vorteil liegt in der Möglichkeit, Patronenfilter mit automatischen Filterabreinigungssystemen zu kombinieren. Dabei können Staubablagerungen in regelmäßigen Abständen vom Filter gelöst werden. Das hilft dabei, den Druckverlust zu kontrollieren und eine möglichst konstante Luftleistung zu unterstützen. Gerade bei hohen Staubmengen oder kontinuierlicher Nutzung ist die Kombination aus Patronenfilter und automatischer Filterabreinigung ein wichtiger Faktor für die Leistungsfähigkeit des gesamten Systems.
Polyester, PTFE, antistatisch oder hitzebeständig: Auch das Filtermaterial entscheidet
Nicht nur die Form des Filters ist entscheidend. Ein Sternfilter kann beispielsweise aus unterschiedlichen Materialien bestehen und dadurch für völlig verschiedene Anwendungen geeignet sein. Das Filtermaterial beeinflusst unter anderem:
- die Abscheideleistung
- die Temperaturbeständigkeit
- die chemische Beständigkeit
- die Oberflächeneigenschaften
- die Reinigbarkeit
- die elektrostatischen Eigenschaften
- die Standzeit
Polyesterfilter: Der vielseitige Standard für viele Anwendungen
Polyester zählt zu den häufig eingesetzten Filtermaterialien in der industriellen Staubabsaugung. Es bietet eine gute Kombination aus Belastbarkeit, Filterleistung und Wirtschaftlichkeit. Polyesterfilter kommen häufig bei trockenen industriellen Stäuben zum Einsatz. Je nach Ausführung können sie für unterschiedliche Anwendungen angepasst werden. Ihre Vorteile liegen unter anderem in:
- hoher mechanischer Belastbarkeit
- vielseitigen Einsatzmöglichkeiten
- guter Eignung für viele trockene Stäube
- unterschiedlichen verfügbaren Ausführungen
Für viele Standardanwendungen ist ein Polyesterfilter deshalb eine bewährte Lösung. Bei besonderen Anforderungen kann jedoch ein spezielles Filtermaterial sinnvoll oder erforderlich sein.
PTFE-beschichtete Filter: Wenn die Filteroberfläche entscheidend ist
PTFE-beschichtete Filter verfügen über eine spezielle Oberflächenschicht. Diese kann dazu beitragen, dass bestimmte Staubarten weniger stark in das Filtermedium eindringen und sich der Filterkuchen leichter von der Oberfläche lösen lässt. Das kann besonders bei feinen oder schwer abreinigbaren Stäuben interessant sein. Ob eine PTFE-Beschichtung sinnvoll ist, hängt jedoch stark vom jeweiligen Staub ab. Nicht jeder Filter profitiert automatisch von derselben Oberflächeneigenschaft.
Antistatische Filter: Wenn elektrostatische Aufladung berücksichtigt werden muss
Bei bestimmten Stäuben kann elektrostatische Aufladung eine wichtige Rolle spielen. In solchen Anwendungen können antistatische oder ableitfähige Filtermedien Teil eines geeigneten Sicherheitskonzepts sein. Das kann insbesondere bei bestimmten brennbaren oder explosionsfähigen Stäuben relevant sein.
Wichtig ist jedoch: Ein antistatischer Filter allein macht ein Absaugsystem nicht automatisch ATEX-konform oder explosionsgeschützt. Bei explosionsfähigen Atmosphären müssen immer das gesamte Gerät und die jeweilige Anwendung betrachtet werden. Der Filter ist dabei ein Bestandteil des Gesamtsystems – aber nicht das gesamte Explosionsschutzkonzept.
Hitzebeständige Filter: Nomex-Filter für Anwendungen mit höheren Temperaturen
Nicht jeder Staub erreicht den Filter bei Raumtemperatur. Bei bestimmten Bearbeitungsprozessen können heiße Partikel, Funken oder erhöhte Temperaturen entstehen. Hier kann ein Standardfilter an seine Grenzen stoßen. Für solche Anwendungen stehen spezielle hitzebeständige Filtermaterialien zur Verfügung. Ein bekanntes Beispiel ist Nomex.
Hitzebeständige Filtermedien können bei Anwendungen mit erhöhten Temperaturen erforderlich sein. Dazu können beispielsweise bestimmte Prozesse der Metallbearbeitung gehören. Ein hitzebeständiger Filter ersetzt jedoch keine vollständige Bewertung der Brand- oder Explosionsgefahr. Auch hier müssen Material, Temperatur, mögliche Zündquellen und das gesamte Absaugsystem gemeinsam betrachtet werden.
Hauptfilter, Vorfilter und Sicherheitsfilter: Wie mehrstufige Filtration funktioniert
In professionellen Industriesaugern und Absauganlagen arbeitet häufig nicht nur ein einzelner Filter. Stattdessen werden mehrere Filterstufen kombiniert. Der Grund dafür ist einfach: Ein sehr feiner und hochwertiger Filter sollte möglichst nicht unnötig mit großen Mengen grober Partikel belastet werden.
Eine mehrstufige Filtration kann deshalb sinnvoll sein.
1.
Vorabscheidung: Große Partikel frühzeitig entfernen
In einer ersten Stufe können größere oder schwerere Partikel aus dem Luftstrom abgeschieden werden. Das kann beispielsweise durch eine konstruktive Vorabscheidung erfolgen. Dadurch wird der nachfolgende Filter entlastet.
2.
Hauptfilter: Die zentrale Filterstufe
Der Hauptfilter übernimmt die Abscheidung des überwiegenden Anteils des anfallenden Staubes. Hier kommen je nach Anwendung beispielsweise Sternfilter oder Patronenfilter zum Einsatz. Die richtige Dimensionierung der Filterfläche ist dabei entscheidend für die Leistungsfähigkeit und Standzeit.
3.
Sicherheits- oder Absolutfilter: Feinste Partikel zusätzlich abscheiden
Als zusätzliche Filterstufe können EPA-, HEPA- oder andere hochwirksame Filter eingesetzt werden. Sie dienen dazu, besonders feine Partikel zurückzuhalten. Welche Filterklasse erforderlich ist, hängt von der jeweiligen Anwendung ab.
Filterabreinigung: Der Faktor, den viele bei der Filterauswahl vergessen
Ein hochwertiger Filter kann nur dann dauerhaft effizient arbeiten, wenn sich die Staubbeladung kontrollieren lässt. Denn mit zunehmender Staubmenge auf dem Filter steigt der Widerstand für den Luftstrom. Das kann dazu führen, dass die Saugleistung beziehungsweise der Volumenstrom nachlässt. Deshalb ist die Filterabreinigung ein zentraler Bestandteil professioneller Absaugsysteme. Je nach Gerät und Anwendung kommen unterschiedliche Verfahren zum Einsatz.
Manuelle und mechanische Filterabreinigung
Bei einfacheren Systemen wird der Filter manuell oder mechanisch abgereinigt. Dabei werden Staubablagerungen durch mechanische Bewegung oder Erschütterung vom Filter gelöst. Diese Methode kann für Anwendungen geeignet sein, bei denen die Maschine nicht kontinuierlich betrieben werden muss. Die Vorteile sind eine einfache Konstruktion, der geringe technische Aufwand und die Tatsache, dass keine zusätzliche Druckluft erforderlich ist.
Automatische Filterabreinigung
Bei kontinuierlichen Anwendungen kann eine automatische Filterabreinigung sinnvoll sein. Dabei wird der Filter regelmäßig abgereinigt, ohne dass der Bediener manuell eingreifen muss. Das kann dazu beitragen:
- die Filterleistung länger aufrechtzuerhalten
- Betriebsunterbrechungen zu reduzieren
- die Standzeit des Filters zu verbessern
- die Leistungsfähigkeit bei hohen Staubmengen zu unterstützen
Je nach System kann die Abreinigung beispielsweise mechanisch oder mithilfe von Druckluft erfolgen.
Druckluftabreinigung und Reverse-Pulse-Systeme
Bei bestimmten industriellen Entstaubungsanlagen wird der Filter mit kurzen Druckluftimpulsen abgereinigt. Dabei wird ein Druckluftstoß genutzt, um Staubablagerungen vom Filtermaterial zu lösen. Dieses Verfahren wird häufig bei Patronenfiltern und bestimmten industriellen Filtersystemen eingesetzt.
Ein wichtiger Vorteil: Die Filterabreinigung kann automatisiert erfolgen und dadurch auch bei hohen Staubbelastungen eine möglichst konstante Filterleistung unterstützen. Ob ein solches System erforderlich ist, hängt unter anderem von der Staubmenge, der Betriebsdauer und der Art des abzusaugenden Materials ab.
Der richtige Filter ist mehr als nur eine Filterklasse
Sternfilter, Patronenfilter und Taschenfilter unterscheiden sich nicht nur optisch. Ihre Bauform beeinflusst Filterfläche, Staubaufnahme, Abreinigung und die Eignung für bestimmte Anwendungen. Zusätzlich entscheidet das Filtermaterial darüber, wie der Filter mit besonderen Herausforderungen wie feinen Stäuben, elektrostatischer Aufladung oder erhöhten Temperaturen umgehen kann. Und schließlich spielt auch die Filterabreinigung eine entscheidende Rolle.
Die wichtigste Erkenntnis lautet deshalb: Die richtige Filterlösung entsteht aus dem Zusammenspiel von Filterbauform, Filtermaterial, Filterklasse und der konkreten Anwendung. Genau diese Betrachtung sorgt dafür, dass ein Absaugsystem nicht nur auf dem Datenblatt überzeugt, sondern auch im täglichen Betrieb zuverlässig arbeitet.
Häufig gestellte Fragen zu Filtern für Industriesauger
Es gibt kein Filtermaterial, das für jede Anwendung die beste Wahl ist. Polyester eignet sich für viele industrielle Standardanwendungen. PTFE-beschichtete Filter können bei bestimmten feinen oder schwer abreinigbaren Stäuben Vorteile bieten. Antistatische oder hitzebeständige Filtermaterialien kommen bei speziellen Anforderungen zum Einsatz.
Eine größere Filterfläche kann die Staubbelastung pro Fläche reduzieren und dadurch zu einer längeren Standzeit beitragen. Außerdem kann sie helfen, den Widerstand für den Luftstrom über einen längeren Zeitraum niedrig zu halten. Entscheidend ist jedoch immer die richtige Dimensionierung für die jeweilige Anwendung.
Bei einer automatischen Filterabreinigung werden Staubablagerungen regelmäßig vom Filter gelöst, ohne dass der Bediener manuell eingreifen muss. Das kann dazu beitragen, eine möglichst konstante Luftleistung zu erhalten und Betriebsunterbrechungen zu reduzieren.
Nein. Ein antistatischer Filter ist nur eine mögliche Komponente innerhalb eines geeigneten Sicherheitskonzepts. Ob ein Industriesauger für eine explosionsgefährdete Umgebung geeignet ist, hängt von der Ausführung des gesamten Geräts und den Anforderungen der jeweiligen Anwendung ab.
Die Filterklasse beschreibt die Abscheideleistung eines Filters, beispielsweise EPA, HEPA oder ULPA. Die Filterbauform beschreibt den technischen Aufbau des Filters, beispielsweise Sternfilter, Patronenfilter oder Taschenfilter. Beide Eigenschaften müssen bei der Auswahl gemeinsam betrachtet werden.
