Der Staub ist weg. Die Produktionshalle ist sauber. Der Industriesauger hat seine Arbeit erledigt.
Oder?
Tatsächlich beginnt nach dem Absaugen ein weiterer entscheidender Prozess. Denn Staub verschwindet nicht einfach. Er wird aus der Produktionsumgebung aufgenommen, im Industriesauger oder Entstauber abgeschieden und anschließend gesammelt. Irgendwann muss das Material wieder aus dem Gerät entfernt werden.
Genau hier entsteht ein häufig unterschätztes Problem: Wer Staub zuverlässig absaugt, ihn bei der Filterreinigung oder Behälterentleerung jedoch erneut freisetzt, verlagert die Staubbelastung lediglich. Besonders bei gesundheitsgefährdenden, brennbaren oder kontaminierten Stäuben kann der Umgang mit dem abgeschiedenen Material zusätzliche Schutzmaßnahmen erfordern.
Wie funktioniert die Staubabscheidung im Industriesauger? Welche Aufgaben übernehmen Vorabscheider, Hauptfilter und Sammelbehälter? Und wie lässt sich eine sichere Staubentsorgung in der industriellen Praxis umsetzen?
Was passiert mit abgesaugtem Staub im Industriesauger?
Ein Industriesauger erzeugt einen Unterdruck, durch den Luft und Material über einen Saugschlauch aufgenommen werden. Im Inneren des Geräts wird das aufgenommene Material vom Luftstrom getrennt. Je nach Bauart und Anwendung erfolgt diese Trennung in mehreren Stufen. Gröbere Partikel können bereits durch die Strömungsführung abgeschieden werden, während feinere Partikel durch das Filtersystem zurückgehalten werden.
Das abgeschiedene Material sammelt sich im Sammelbehälter, in einem Auffangbeutel oder in einem dafür vorgesehenen Austragssystem. Die gereinigte Luft wird anschließend aus dem Gerät abgeführt. Bei bestimmten Anwendungen können zusätzliche Filterstufen erforderlich sein, um besonders feine oder gesundheitsgefährdende Partikel zurückzuhalten. Wichtig: Ein Industriesauger muss nicht nur das Material zuverlässig aufnehmen. Auch die Filtration, die Behälterentleerung und die spätere Entsorgung müssen auf die Eigenschaften des jeweiligen Staubs abgestimmt sein.
Staubabscheidung: Welche Aufgaben übernehmen Vorabscheider und Hauptfilter?
Die Staubabscheidung kann in mehreren aufeinander abgestimmten Stufen erfolgen. Welche Komponenten benötigt werden, hängt unter anderem von der Partikelgröße, der Staubmenge, dem Material und den Anforderungen an die Abluft ab.
Vorabscheider: Die erste Trennung
Ein Vorabscheider trennt einen Teil des aufgenommenen Materials bereits vor dem Hauptfilter aus dem Luftstrom. Dafür können beispielsweise Zyklonabscheider eingesetzt werden, die Partikel durch ihre Strömungsführung und Fliehkraft abscheiden. Das reduziert die Staubbelastung des nachgeschalteten Filters und kann dessen Standzeit verlängern.
Hauptfilter: Die eigentliche Filtration
Feinere Partikel werden durch den Hauptfilter zurückgehalten. Je nach Gerät kommen beispielsweise Sternfilter, Patronenfilter oder andere Filterbauformen zum Einsatz. Während des Betriebs lagert sich Staub auf der Filteroberfläche beziehungsweise im Filtermedium ab. Mit zunehmender Staubbeladung kann der Strömungswiderstand steigen und die Absaugleistung beeinträchtigen.
Zusätzliche Filterstufen: Rückhaltung feiner Partikel
Bei entsprechenden Anforderungen können nachgeschaltete hocheffiziente Filter, beispielsweise HEPA-Filter, eingesetzt werden. Sie dienen der zusätzlichen Abscheidung sehr feiner Partikel. Welche Filterklasse erforderlich ist, hängt von der Gefährdungsbeurteilung, den Eigenschaften des Staubs und dem vorgesehenen Einsatzbereich ab.
Filterabreinigung: Wohin gelangt der Staub?
Mit zunehmender Betriebsdauer kann sich auf dem Hauptfilter eine Staubschicht bilden. Dadurch steigt der Druckverlust über dem Filter und der Luftdurchsatz kann sinken. Um die Filterleistung aufrechtzuerhalten, verfügen viele Industriesauger und Entstauber über eine manuelle oder automatische Filterabreinigung.
Der entscheidende Punkt: Der Staub wird bei der Filterabreinigung nicht vernichtet. Er löst sich vom Filter und gelangt in den dafür vorgesehenen Sammelbereich. Die Filterabreinigung reduziert somit die Staubbeladung des Filters. Sie ersetzt jedoch weder die regelmäßige Entleerung des Sammelbehälters noch den erforderlichen Austausch verschlissener oder beschädigter Filter.
Bei Delfin kommen je nach Gerätemodell unterschiedliche Abreinigungssysteme zum Einsatz.
Bei vielen mobilen Industriesaugern erfolgt die Filterabreinigung über einen integrierten mechanischen Rüttelmechanismus. Durch die manuelle Betätigung eines Hebels wird der Filter in vertikaler Richtung bewegt. Dabei wird das Filterelement abwechselnd zusammengestaucht und wieder auseinandergezogen. Diese Bewegung bewirkt, dass sich ein Teil des an der Filteroberfläche angesammelten Filterkuchens löst. Die abgelösten Staubpartikel fallen anschließend in den darunterliegenden Sammelbehälter.
Bei entsprechenden Delfin-Industriesaugern kommt hierfür ein manuelles Filterrüttelsystem zum Einsatz, das insbesondere in Verbindung mit Sternfiltern verwendet wird. Für eine möglichst wirksame Filterabreinigung muss die Saugeinheit ausgeschaltet werden.
Der Vorteil dieses Systems liegt in seinem einfachen und robusten mechanischen Aufbau. Es wird weder eine zusätzliche Druckluftversorgung noch eine aufwendige Steuerung benötigt. Die mechanische Filterabreinigung eignet sich daher besonders für Anwendungen, bei denen der Filter regelmäßig während kurzer Betriebspausen abgereinigt werden kann.
Bei der elektropneumatischen Filterabreinigung übernimmt ein leistungsstarker Schlagzylinder die mechanische Bewegung des Filters. Der elektropneumatisch angesteuerte Zylinder erzeugt kräftige vertikale Schläge, die direkt auf den Filter beziehungsweise dessen Halterung übertragen werden. Durch diese impulsartige Bewegung werden Staubablagerungen und Teile des angesammelten Filterkuchens von der Filteroberfläche gelöst und fallen anschließend in den darunterliegenden Sammelbehälter.
Im Gegensatz zur manuellen Filterabreinigung muss der Bediener den Rüttelmechanismus nicht immer selbst betätigen. Je nach Gerätekonfiguration kann der Abreinigungsvorgang automatisch über eine Zeitsteuerung oder manuell durch die Betätigung eines Hebels ausgelöst werden.
Die elektropneumatische Filterabreinigung eignet sich insbesondere für Anwendungen mit regelmäßig anfallenden Staubmengen und häufig erforderlichen Reinigungszyklen. Sie bietet den Vorteil einer kraftvollen und gleichmäßigen Filterabreinigung bei gleichzeitig reduziertem Bedienaufwand.
Bei der halbautomatischen pneumatischen Filterabreinigung mittels Dustop-System werden atmosphärische Luftimpulse genutzt, um Staubablagerungen von der Filteroberfläche zu lösen.
Während des Betriebs erzeugen die laufenden Saugmotoren im Filtersystem einen Unterdruck. Durch die Betätigung und das kurzzeitige Öffnen der Dustop-Klappe strömt schlagartig atmosphärische Luft in das Filtersystem. Dabei wird die Luft von der Innenseite der Filterpatrone nach außen durch das Filtermedium geführt. Dieser Luftimpuls wirkt entgegen der normalen Saugrichtung und löst dadurch anhaftende Staubpartikel sowie Teile des angesammelten Filterkuchens von der äußeren Filteroberfläche. Das abgereinigte Material fällt anschließend in den dafür vorgesehenen Sammelbereich beziehungsweise Sammelbehälter.
Das Dustop-System eignet sich insbesondere für trockene und feine Stäube sowie für Anwendungen mit sporadischem Reinigungsbedarf. Ein wesentlicher Vorteil besteht darin, dass für die Filterabreinigung keine externe Druckluftversorgung erforderlich ist, da ausschließlich die vorhandene Druckdifferenz zwischen dem Unterdruck im Filtersystem und der atmosphärischen Umgebungsluft genutzt wird.
Eine spezielle Form der pneumatischen Filterabreinigung ist das Reverse-Pulse-Jet-Verfahren, das bei industriellen Entstaubungsanlagen eingesetzt wird. Dabei werden kurze, gezielte Druckluftimpulse entgegen der normalen Filtrationsrichtung durch die Filterelemente geleitet. Die Druckimpulse lösen den Filterkuchen von der Filteroberfläche, sodass der Staub in den darunterliegenden Sammeltrichter oder Auffangbehälter fällt.
Bei mehrteiligen Filtersystemen können einzelne Filterelemente oder Filtergruppen nacheinander abgereinigt werden. Dadurch kann die Staubabscheidung während der Filterreinigung bei entsprechend ausgelegten Anlagen fortgesetzt werden. Die Steuerung der Druckluftimpulse kann beispielsweise über festgelegte Zeitintervalle oder anhand des gemessenen Differenzdrucks erfolgen.

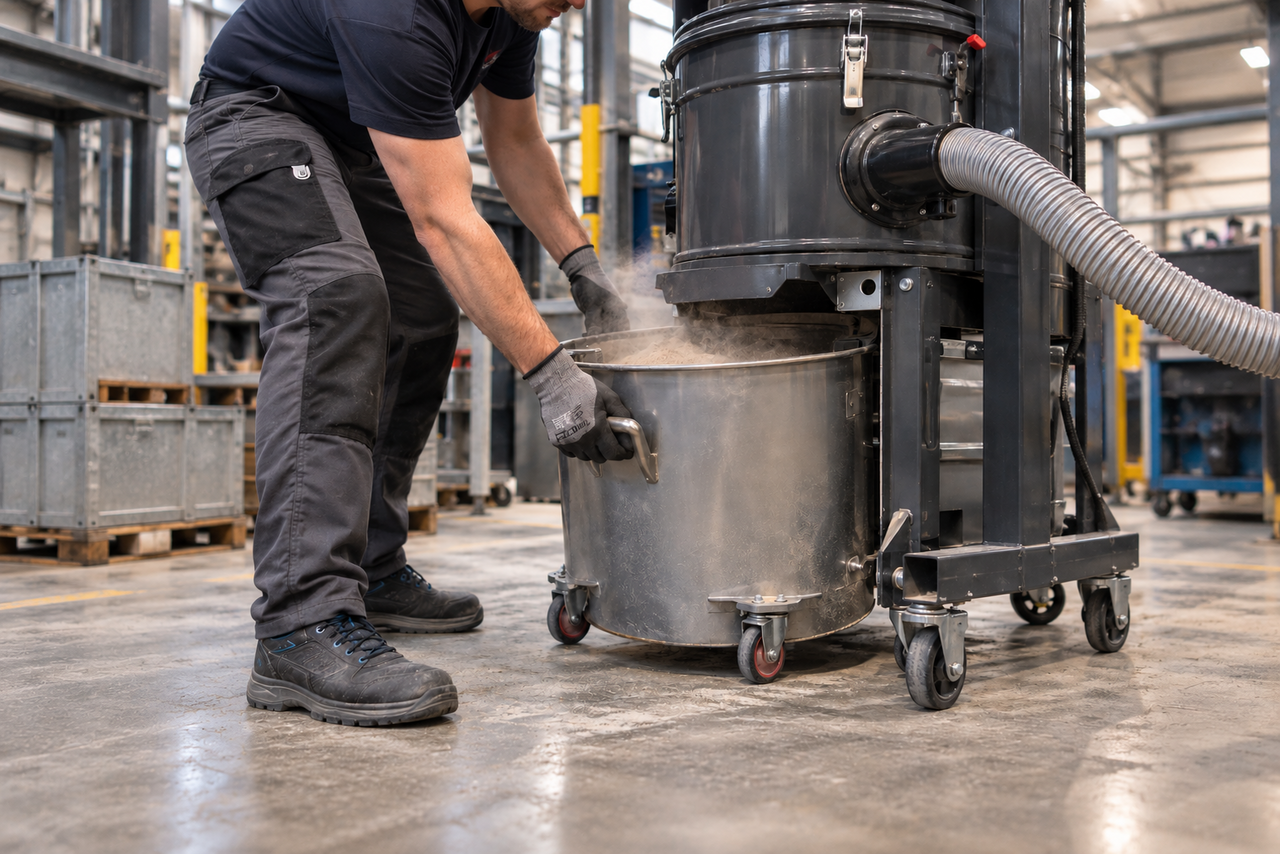

Sammelbehälter und Entleerung: Wenn der Staub wieder zum Problem wird
Der Sammelbehälter ist die letzte Station des abgeschiedenen Materials innerhalb des Industriesaugers. Doch nicht jeder Staub lässt sich auf dieselbe Weise sammeln und entleeren. Während bei gewöhnlichen Produktionsrückständen ein abnehmbarer Sammelbehälter ausreichen kann, erfordern gesundheitsgefährdende Stäube häufig staubarme oder geschlossene Entleerungssysteme. Bei großen Materialmengen können dagegen automatische Austragssysteme, Big-Bag-Lösungen oder kontinuierliche Entleerungsverfahren sinnvoll sein.
Delfin Deutschland bietet unterschiedliche Sammel- und Entleerungssysteme, die sich je nach Industriesauger, Entstauber und Anwendung konfigurieren lassen. Die Auswahl hängt unter anderem von der Staubmenge, den Materialeigenschaften, der Betriebsdauer und den Anforderungen an den Arbeitsschutz ab.
Welches Sammel- und Entleerungssystem ist für welche Anwendung geeignet?
Sammel- und Entleerungssystem | Typische Anwendung |
|---|---|
Abnehmbarer Sammelbehälter
| Allgemeine Industriereinigung, Produktionsrückstände und Feststoffe
|
Einwegbeutel
| Staubarme Sammlung kleinerer bis mittlerer Materialmengen
|
Endless-Bag-System
| Feinstaub und gesundheitsgefährdende Stäube bei entsprechend geeigneter Geräteausführung
|
Großvolumiger Tank
| Hohe Materialmengen und längere Betriebszeiten
|
Kippbehälter
| Größere Mengen an Feststoffen und schweren Produktionsrückständen
|
Trichter- und Bodenentleerung
| Stationäre Absauganlagen und große Schüttgutmengen
|
Big-Bag-Entleerung
| Große Mengen an Staub, Granulat und Schüttgut
|
Automatischer Materialaustrag
| Kontinuierliche industrielle Produktionsprozesse
|
Vorabscheider mit separater Sammlung
| Hohe Staubmengen und Entlastung des Hauptfilters
|
Kundenspezifische Entleerung
| Besondere Prozess-, Hygiene- und Sicherheitsanforderungen
|
Gefährliche Stäube entsorgen: Welche gesetzlichen Anforderungen gelten?
Nicht jeder abgesaugte Industriestaub ist automatisch gefährlicher Abfall. Entscheidend sind unter anderem seine stoffliche Zusammensetzung, seine gefährlichen Eigenschaften und seine Herkunft. Bei kontaminierten Stäuben, bestimmten Metallstäuben oder Rückständen aus der Verarbeitung gefährlicher Stoffe können besondere Anforderungen an Sammlung, Lagerung, Transport und Entsorgung entstehen.
Die Staubklasse des Industriesaugers allein bestimmt dabei nicht, ob das aufgenommene Material abfallrechtlich als gefährlich einzustufen ist.
Gefahrstoffverordnung: Staub sicher erfassen und entsorgen
Die Gefahrstoffverordnung enthält in Anhang I Nummer 2 besondere Schutzmaßnahmen für Tätigkeiten mit Exposition gegenüber einatembaren und alveolengängigen Stäuben. Dazu gehört, Stäube möglichst vollständig an ihrer Austritts- oder Entstehungsstelle zu erfassen und gefahrlos zu entsorgen. Außerdem müssen Staubablagerungen mit geeigneten Verfahren beseitigt werden.
Das bedeutet für die industrielle Praxis: Die sichere Handhabung des Staubs endet nicht mit der Aufnahme durch den Industriesauger. Auch bei der Entleerung und weiteren Behandlung muss eine unnötige Staubfreisetzung vermieden werden.
Kreislaufwirtschaftsgesetz: Gefährliche Abfälle ordnungsgemäß entsorgen
Für die abfallrechtliche Einstufung und Entsorgung sind insbesondere das Kreislaufwirtschaftsgesetz und die Abfallverzeichnis-Verordnung relevant. Gefährliche Abfälle müssen entsprechend den geltenden Vorgaben gesammelt, befördert und einer geeigneten Entsorgung zugeführt werden.
Für gefährliche Abfälle bestehen nach § 50 KrWG grundsätzlich besondere Nachweispflichten. Welche konkreten Anforderungen gelten, hängt unter anderem von der Abfallart, der Abfallmenge und möglichen Ausnahmeregelungen ab.
Wichtig: Ein für die Staubaufnahme geeignetes Absaugsystem ersetzt keine fachgerechte abfallrechtliche Einstufung. Vor der Entsorgung muss geklärt werden, welche Eigenschaften das Material besitzt und welcher Entsorgungsweg zulässig ist.
Brennbare und reaktive Stäube: Besondere Anforderungen an die Entsorgung
Bei bestimmten Metallstäuben, beispielsweise aus Aluminium, Magnesium oder Titan, können neben gesundheitlichen Gefährdungen auch Brand- und Explosionsrisiken entstehen. Besonders reaktive Metallstäube können unter bestimmten Bedingungen mit Feuchtigkeit reagieren oder sich entzünden. Ein gewöhnlicher Sammelbehälter ist deshalb nicht für jedes Material geeignet.
Abhängig vom Stoff und Prozess können spezielle Absaugsysteme mit geeigneten Schutzmaßnahmen erforderlich sein. Delfin bietet beispielsweise Industriesauger mit Inertisierungssystemen an, die für bestimmte reaktive Metallstäube ausgelegt sind. Dabei wird das aufgenommene Material in einem dafür vorgesehenen System mit einer geeigneten Inertflüssigkeit behandelt. Auch nach einer solchen Behandlung müssen die Eigenschaften des gesammelten Materials und der verwendeten Flüssigkeit bei Lagerung und Entsorgung berücksichtigt werden.
Staubabsaugung endet nicht am Filter
Ein Industriesauger oder Entstauber erfüllt seine Aufgabe nicht allein dadurch, dass er Staub aus der Produktionsumgebung entfernt. Ebenso entscheidend ist, was anschließend mit dem aufgenommenen Material geschieht. Eine fachgerechte Staubentsorgung berücksichtigt die gesamte Prozesskette: von der Abscheidung über die Filterabreinigung und Sammlung bis zur kontrollierten Entleerung und ordnungsgemäßen Entsorgung.
Häufig gestellte Fragen zur Staubentsorgung
Abgesaugter Staub wird im Industriesauger oder Entstauber aus dem Luftstrom abgeschieden und in einem Sammelbehälter, Auffangbeutel oder anderen Austragssystem gesammelt. Anschließend wird das Material entsprechend seinen Eigenschaften kontrolliert entnommen und entsorgt.
Gefährliche Stäube müssen entsprechend ihren stofflichen Eigenschaften und ihrer abfallrechtlichen Einstufung gesammelt, verpackt, gelagert und entsorgt werden. Die konkreten Anforderungen ergeben sich unter anderem aus der Gefahrstoffverordnung, dem Kreislaufwirtschaftsgesetz und der Abfallverzeichnis-Verordnung.
Ein Filter wird nicht entleert, sondern bei Bedarf abgereinigt oder ausgetauscht. Die Reinigungsintervalle hängen unter anderem von der Staubbeladung, dem Druckverlust und dem jeweiligen Filtersystem ab. Der Sammelbehälter muss entsprechend dem Füllstand und den Herstellervorgaben entleert werden.
Ja. Bei ungeeigneter Filtration, beschädigten Filtern, Undichtigkeiten oder unsachgemäßer Behälterentleerung können Partikel erneut freigesetzt werden. Deshalb müssen das gesamte Absaugsystem und die Handhabung des abgeschiedenen Materials auf die jeweilige Anwendung abgestimmt sein.
