La gestion des poussières industrielles ne se limite pas au simple maintien de la propreté de l'atelier. L'accumulation, la dispersion dans l'air et l'exposition des opérateurs influent sur la sécurité, l'efficacité des machines et la continuité de la production. Lorsque les poussières sont générées à plusieurs endroits, sur de longues distances ou lors d'opérations continues, un système d'extraction centralisé (SEC) offre un contrôle structuré et stable, impossible à garantir par des interventions ponctuelles.
Nous concevons et construisons ces systèmes en fonction des matériaux, des procédés et des conditions d'exploitation réelles de l'installation. Dans certains cas, les poussières sont combustibles et la zone est classée comme potentiellement explosive : le système est alors configuré ATEX, conformément à la classification établie par l'employeur. Examinons d'abord les risques, puis la manière dont un système de contrôle de la pollution (CVS) les gère, et enfin, quand une évaluation ATEX s'avère nécessaire.
Les risques liés à une gestion inefficace des poussières
Accumulation et dispersion
La poussière se dépose sur les surfaces, autour des machines, le long des lignes de production et dans les zones difficiles d'accès. Si elle n'est pas interceptée à la source, elle se remet en suspension lors de la production, de la maintenance ou du nettoyage. Le problème s'aggrave lorsque les émissions affectent plusieurs postes de travail : l'intervention manuelle permet d'éliminer les particules visibles, mais n'empêche ni la formation de nouvelles accumulations ni la dispersion des particules les plus fines.
Exposition et contamination de l'opérateur
Les poussières inhalables restent en suspension dans l'air et atteignent les voies respiratoires ; la nature du risque dépend du matériau, de la granulométrie de ses particules et des conditions d'exposition. Cela peut également entraîner la contamination des surfaces, des produits et des équipements. Dans les matériaux composites, les fibres résiduelles peuvent compromettre la transformation et endommager les composants électroniques sensibles ; dans l'industrie agroalimentaire, la dispersion a un impact direct sur l'hygiène et la qualité des produits.
temps d'arrêt dû à l'usure, à la maintenance et à la production
La poussière et les débris accélèrent l'usure des courroies, des vannes, des filtres et des machines, et les résidus abrasifs, comme certaines poussières minérales, nécessitent des solutions adaptées aux charges de travail importantes. Une gestion inefficace entraîne une augmentation des interventions manuelles, des arrêts pour nettoyage et des opérations de maintenance non planifiées. En ce sens, la maîtrise de la poussière fait partie intégrante de la continuité des opérations, et non une simple formalité administrative.
Quand un CVS est la solution appropriée

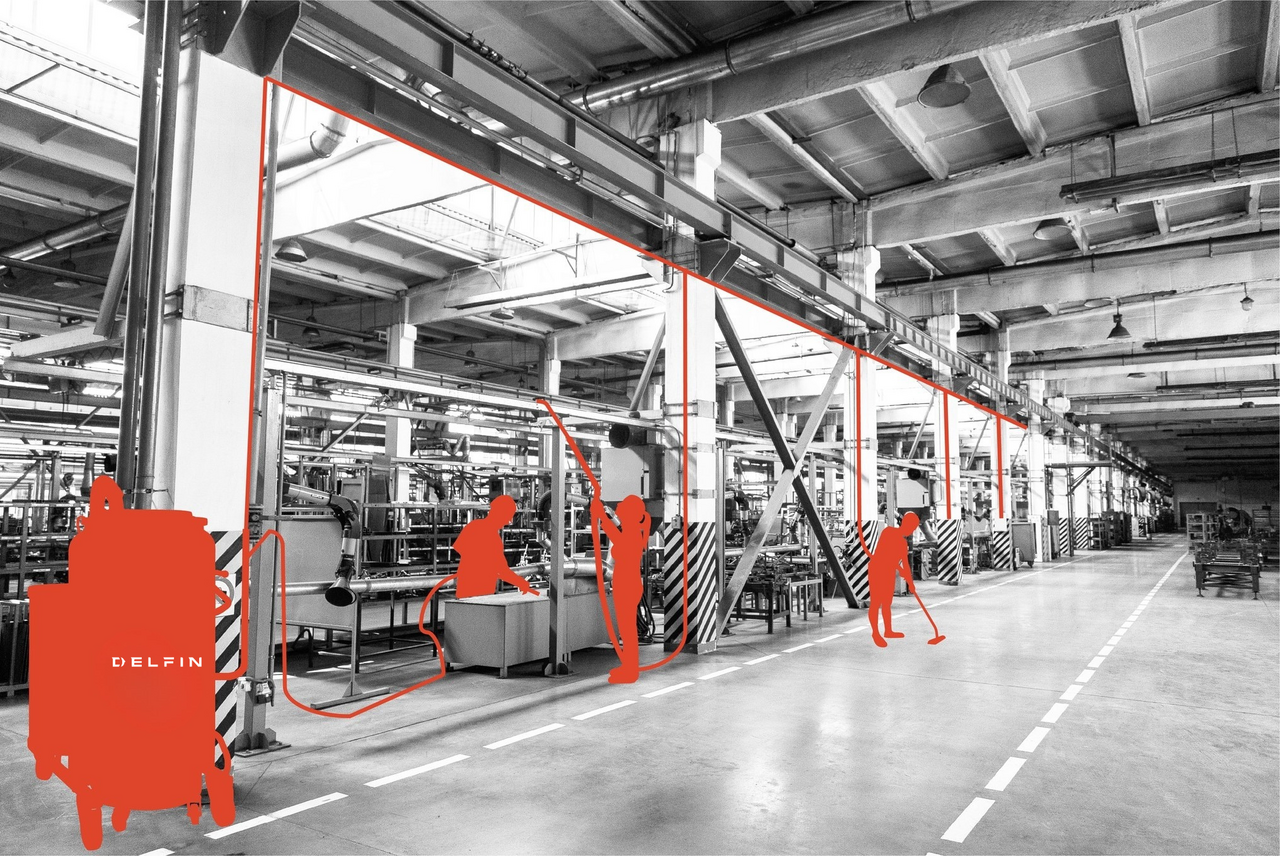

Un système de collecte centralisée (CVS) est un système fixe qui achemine les poussières, les déchets et les matériaux via un réseau de canalisations vers un point de collecte centralisé. Il est recommandé dans trois situations courantes.
Points d'extraction multiples et longues distances. Dans les installations comportant de nombreuses machines ou postes de travail à alimenter, le déplacement constant d'extracteurs mobiles s'avère inefficace. Un réseau fixe permet de couvrir ces distances et de fonctionner sur des points individuels ou simultanés, selon les besoins du processus.
Production continue de poussières et de résidus. Lorsque les matières sont générées fréquemment, en grande quantité ou selon des cycles de production continus, la collecte centralisée simplifie le déchargement, l'élimination et la valorisation éventuelle. Le système peut intégrer des dispositifs automatiques de nettoyage des filtres et de déchargement, réduisant ainsi l'intervention manuelle et préservant l'efficacité opérationnelle.
Extraction localisée aux points critiques. L'extraction à la source intercepte les particules avant qu'elles ne se dispersent ou ne se déposent sur les équipements. Le système de captage à la source (CVS) peut être raccordé directement aux machines ou alimenté par des prises réparties dans les zones de travail. L'emplacement des points de captage doit cependant être soigneusement étudié en fonction des émissions réelles : augmenter la puissance du système est inutile si les prises, les canalisations et le débit sont inadaptés au processus.
Comment un CVS contrôle les risques liés à la poussière
Collecte centralisée et réduction de la manutention manuelle
Le regroupement des matériaux en un point de collecte unique optimise la gestion des déchets, réduit les déplacements entre les stations et limite les contacts entre l'opérateur et les matériaux collectés. Les trémies, les conteneurs et les systèmes de déchargement sont configurés en fonction des volumes et des méthodes d'élimination ; dans les procédés intensifs, le déchargement continu accroît l'autonomie du système.
Filtration avancée
Le système de filtration est choisi en fonction de la dangerosité des poussières, de la granulométrie des particules et des limites d'exposition applicables. Les configurations peuvent inclure des filtres primaires de classe M et, le cas échéant, des filtres H14 à haute efficacité. Un pré-séparateur cyclonique retient une part importante des particules avant le filtre principal : cela protège les filtres, réduit leur usure et diminue la fréquence de maintenance.
Contrôle automatique et continuité des activités
Un système de traitement continu (CVS) comprend un système de vide centralisé, un réseau de tuyauterie, une unité de filtration, un système de collecte et un panneau de commande. Des capteurs et des dispositifs automatiques surveillent le fonctionnement et coordonnent le nettoyage et la vidange des filtres. La configuration doit être calibrée en fonction des équipes et de la fréquence d'utilisation : un système à processus continu requiert des critères différents de ceux d'un système utilisé uniquement pour un nettoyage périodique.
Comment nous évaluons et dimensionnons un système
Matériaux, procédés et points de collecte. La conception débute par l'étude des caractéristiques des matériaux : type de poudre, densité, granulométrie, quantité produite et présence éventuelle d'humidité, d'huiles ou de substances combustibles. On détermine ensuite le nombre, l'emplacement et le mode d'utilisation des points de collecte : il est essentiel de savoir si ces points fonctionneront individuellement ou simultanément, et si le système sera dédié à la collecte des résidus, au nettoyage, ou aux deux.
Débit, vide et surface filtrante. Le débit correspond à la quantité d'air nécessaire au transport des particules ; le vide permet de vaincre la résistance du réseau ; la surface filtrante doit être dimensionnée en fonction de la quantité et du type de poussière. La vitesse de l'air doit éviter la formation de dépôts dans les canalisations sans engendrer de pertes de charge excessives : une valeur inadéquate réduit l'efficacité, augmente la consommation ou favorise l'accumulation interne.
Tuyauterie, séparation et évacuation. Le diamètre de la tuyauterie dépend du débit, de la vitesse requise, de la longueur du réseau et des caractéristiques des matériaux. Les coudes, les dérivations et les différences de niveau influent également sur les performances. La séparation est évaluée au cas par cas : les poudres fines, les matériaux abrasifs ou les volumes importants peuvent nécessiter des pré-séparateurs, des filtres spécifiques, des systèmes de nettoyage automatiques et des méthodes d’évacuation dédiées.
Quand l'évaluation ATEX entre en jeu
Toutes les poussières ne présentent pas le même risque : une poussière peut être nocive pour la santé, abrasive ou contaminante sans être combustible. Une évaluation ATEX n’est pertinente que lorsque les caractéristiques du matériau et les conditions d’utilisation peuvent générer une atmosphère explosive. Il est donc inexact d’affirmer que tous les systèmes de ventilation par compression (CVS) doivent être conformes à la norme ATEX.
En présence de poussières combustibles, il est nécessaire d'évaluer si le matériau est susceptible de former un nuage explosif et s'il existe des sources d'inflammation. Les facteurs techniques à examiner — granulométrie, concentration, énergie minimale d'inflammation, conditions de fonctionnement — concernent à la fois l'environnement d'installation et les différentes parties internes du système. La configuration ne se résume pas à la seule désignation du matériau.
Un point mérite d'être précisé. La classification des zones relève de la responsabilité du maître d'ouvrage dans le cadre de l'évaluation des risques. Notre rôle consiste à en tenir compte : à partir de la classification et des conditions d'exploitation qui nous sont communiquées, nous définissons la configuration technique appropriée pour la zone d'installation et le matériau extrait. L'unité centrale, le panneau de commande, les capteurs, les systèmes d'évacuation, la tuyauterie et la filtration sont évalués comme faisant partie d'un système unique. Autrement dit, nous proposons une solution ; nous ne procédons pas à la classification de la zone pour le client.
Cas d'application : différents besoins au sein d'une même usine
Dans une cimenterie nouvellement construite, nous avons intégré quatre systèmes d'extraction centralisés dans les zones d'ensachage, de broyage du ciment, de broyage du charbon et de stockage en silos. Un réseau de canalisations fixes nous a permis de couvrir de longues distances et d'organiser la collecte aux points critiques ; les systèmes ont été dimensionnés pour des charges de travail continues et pour des matériaux fins et abrasifs.
Les exigences n'étaient cependant pas identiques dans tous les services. La poussière de ciment nécessitait avant tout robustesse, confinement et résistance à l'abrasion. Dans la zone de broyage du charbon, en revanche, la présence de matières combustibles et la classification environnementale imposaient une configuration ATEX spécifique, adoptée uniquement lorsque les conditions d'exploitation et les matériaux l'exigeaient. L'usine elle-même illustre ainsi pourquoi la même solution n'est pas automatiquement appliquée à tous les services.
Panneaux indiquant une inspection technique
Les dépôts se reforment après chaque nettoyage. Si la poussière et les débris se redéposent rapidement sur les surfaces, sous les machines ou le long des canalisations, leur capture est probablement insuffisante ; l’utilisation fréquente d’air comprimé a également pour effet de remettre les particules en suspension au lieu de les éliminer. Une inspection permet d’identifier les sources, les points de dispersion et les méthodes de capture appropriées.
L'extraction continue est nécessaire sur plusieurs sites. La présence de nombreuses machines, de longs trajets, d'une utilisation simultanée ou de roulements d'équipes continus sont autant d'indications favorables à l'utilisation d'un système d'extraction continue. Avant de choisir un système, il est toutefois indispensable de déterminer les performances requises sur chaque site : le nombre de buses installées ne correspond pas nécessairement au nombre de buses utilisables simultanément.
La combustibilité des poussières est une préoccupation majeure. Si le procédé génère des poussières métalliques, organiques ou autres poussières potentiellement combustibles, leurs caractéristiques doivent être précisées avant la configuration du système. L'évaluation porte sur les matériaux aspirés, la classification des zones, les sources d'inflammation et les méthodes de captage. Ce n'est qu'après cette évaluation que l'on détermine si une solution ATEX est requise et quelles caractéristiques elle doit présenter.
De la présence de poussière à la solution technique appropriée
L'accumulation ponctuelle de poussières exige une approche différente de celle nécessaire pour une production continue répartie sur plusieurs postes de travail. Le système CVS prend tout son sens lorsque la collecte, le transport, la filtration et le recyclage doivent être coordonnés de manière stable : la décision repose sur les conditions réelles du service, les matériaux et les objectifs de continuité de la production.
Avant de choisir un système, il est conseillé d'examiner les sources de poussière, les points d'aspiration, les distances, les utilisations simultanées, le système de filtration et les méthodes d'évacuation. En présence de poussières combustibles ou de zones dangereuses, l'évaluation doit également prendre en compte les conditions ATEX applicables. Demandez une analyse technique de votre service : ensemble, nous déterminerons si un système de ventilation par capillarité (CVS) est nécessaire et quelle configuration permet de gérer efficacement les risques.
FAQ
Lorsque plusieurs points d'aspiration sont nécessaires, que les distances à parcourir sont importantes, que les volumes de matériaux sont conséquents ou qu'un fonctionnement continu est requis, les aspirateurs mobiles restent adaptés aux opérations ponctuelles ou aux postes de travail occasionnels. Le choix dépend de l'organisation du service, et pas seulement de la quantité de poussière visible.
Non. Un système de contrôle de la consommation (CVS) est configuré comme ATEX lorsque l'évaluation identifie des poussières combustibles et des conditions susceptibles de générer des atmosphères explosives, en tenant compte des zones classées. Une poussière nocive ou abrasive n'est pas automatiquement combustible : chaque application nécessite une vérification spécifique.
Les données relatives aux matériaux (granulométrie, densité, volumes à aspirer), la configuration, les distances, le diamètre ou les caractéristiques des entrées, le nombre de points de prélèvement simultanés et les horaires de travail sont nécessaires. En cas de risque d'explosion, les informations sur la combustibilité des poussières et la classification ATEX des zones concernées, telles que définies par l'employeur, sont également requises.
